LocoHubSupplyM: Netzteil für LocoNet (PCB für Selbstbau)
LocoHubSupplyM: Netzteil für LocoNet (PCB für Selbstbau)
LocoHubSupplyM: Stromversorgung und Messpunkt für LocoNet
Alle LocoNet-Module, mit Ausnahme der Module mit externer Stromversorgung, werden über das LocoNet mit Strom versorgt. Auf einer großen Anlage mit diversen Rückmeldedecodern, diversen Handreglern und mehr Digitalspaß stößt man zwangsläufig auf den Maximalstrom von 500mA. Die Lösung besteht darin, einen Teil Ihres LocoNet separat mit 12 Volt Gleichstrom zu versorgen. Das LocoHubSupply ist ein LocoHub mit einem solchen eingebauten Netzteil.

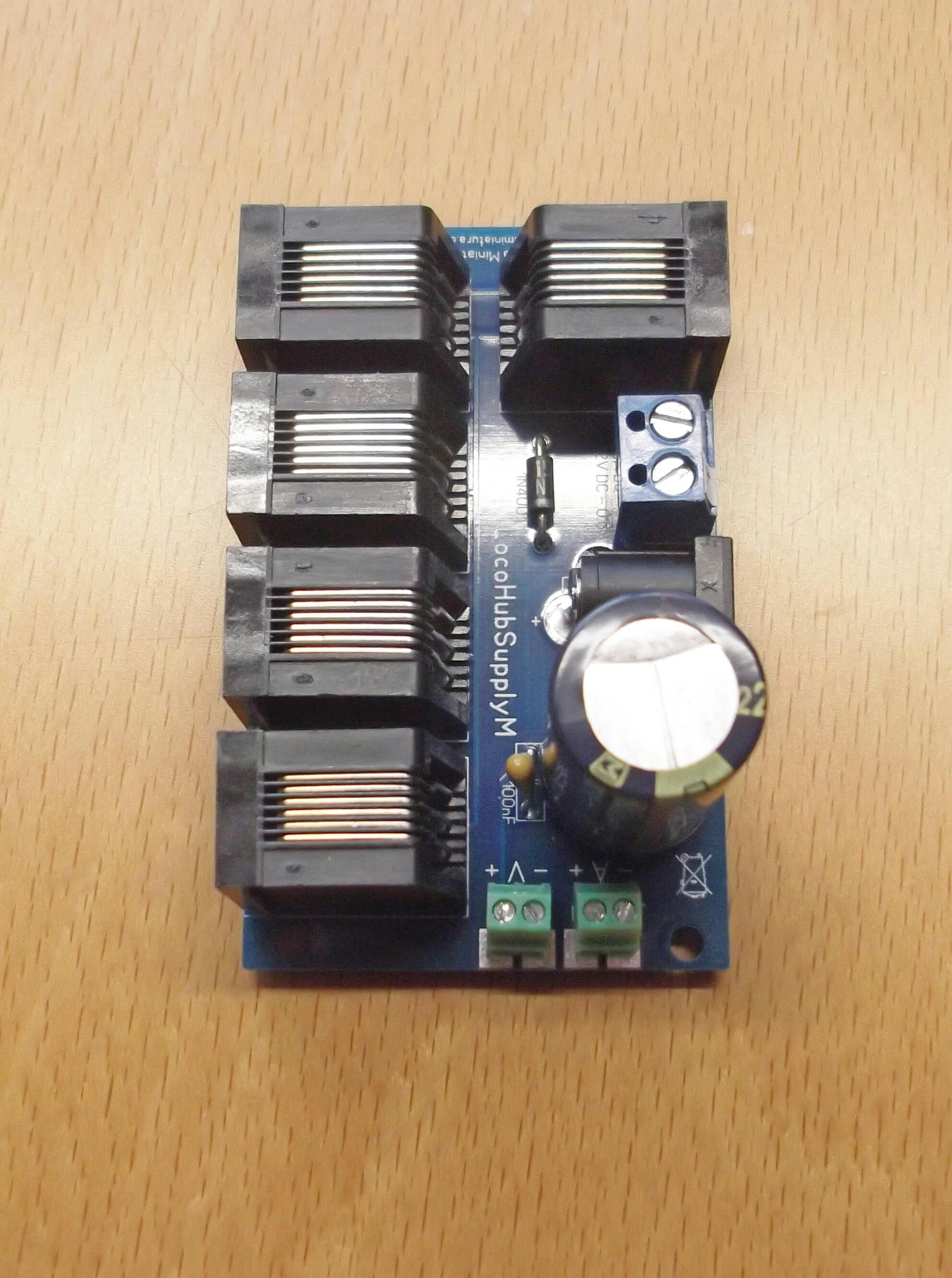

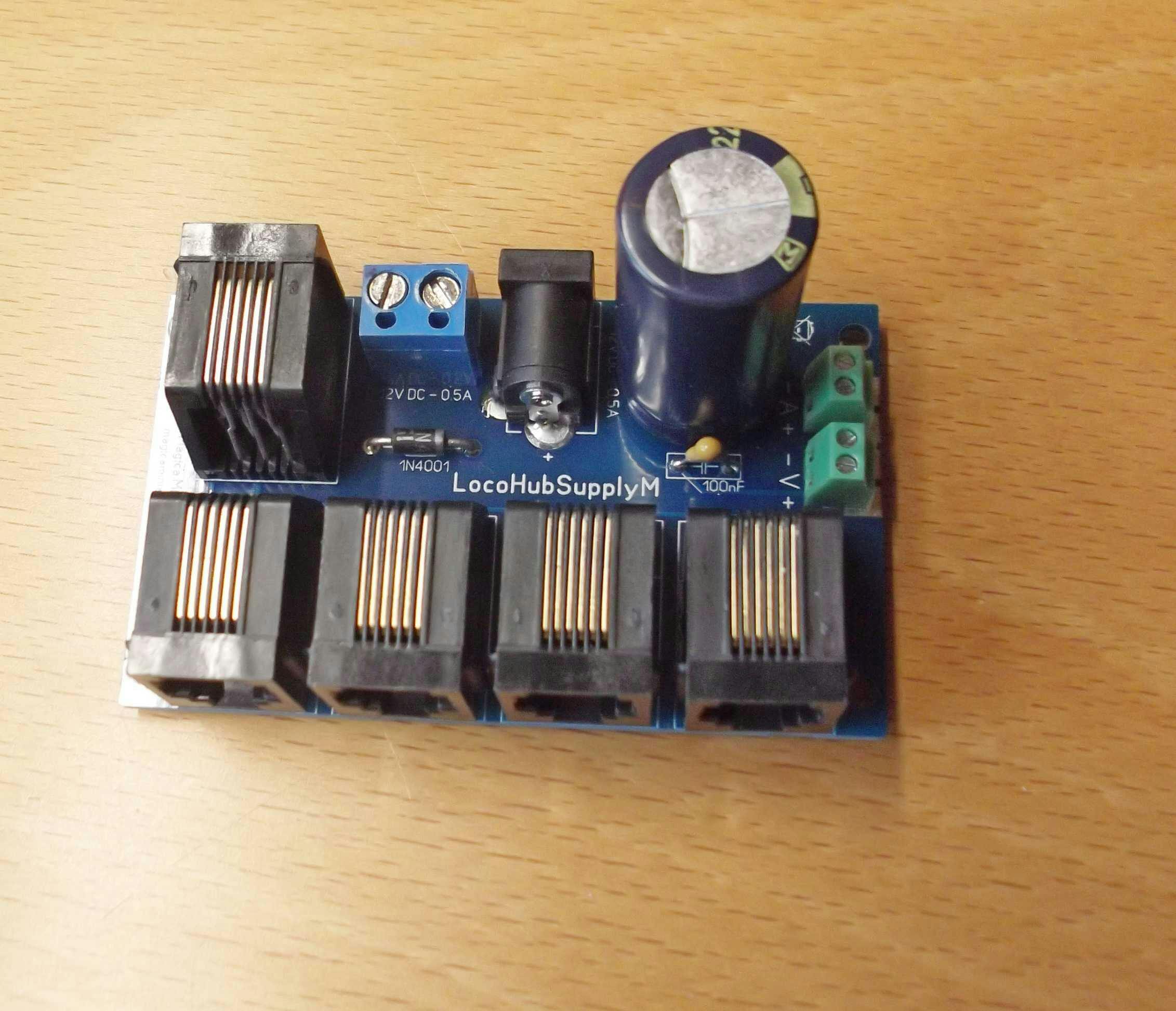

Der LocoHubSupplyM verfügt über einen Eingang und vier Ausgänge. Genau wie der LocoHubSupply6 bezieht auch der LocoHubSupplyM seinen Strom aus einem günstigen, stabilisierten Steckernetzteil. Auch der Aufbau der Platine entspricht weitgehend dem des LocoHubSupply6. Allerdings finden Sie nun seitlich Anschlüsse für ein Voltmeter (V- und V+) und ein Amperemeter (A- und A+). Sie können nur ein Voltmeter oder nur ein Amperemeter oder beides oder keines von beidem anschließen.
Mehr Informationen
Weitere Informationen, Komponenten und Anschlussdiagramme finden Sie auf der Website von Adventure in Miniature.
Customer Reviews
Mooie pcb's, gemakkelijk te verwerken ( solderen ), alleen de aansluitingen voor het metertje zijn RM 2,54, en deze hadden RM 5,08 mogen zijn, voor grotere connectoren, daar er plaats genoeg is op de pcb.
Verder zijn ze OK
Mooie printjes van goede kwaliteit.
